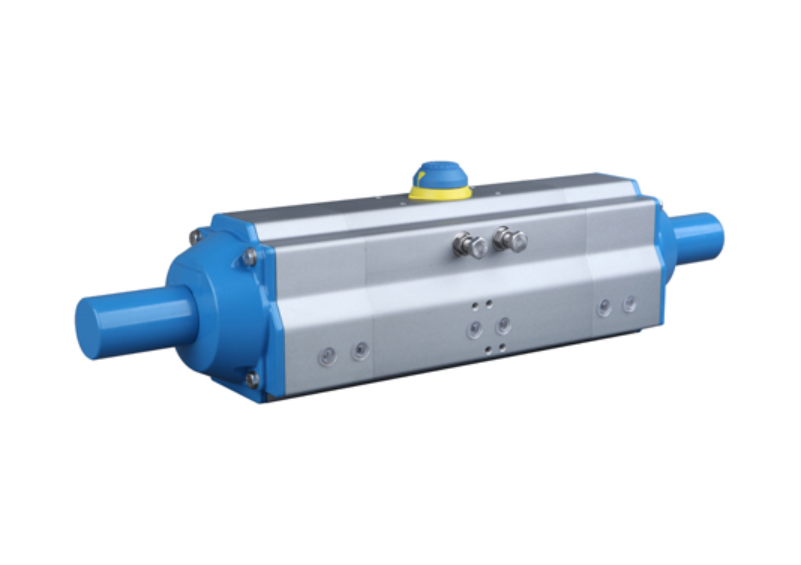

當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉。

此時氣動執行器中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀為進氣口，B管咀為排氣孔(B管咀應安裝消聲器)。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。

氣動執行器的調節機構的種類和構造大致相同，主要是執行機構不同。因此在氣動執行器介紹時分為執行機構和調節閥兩部分。氣動執行器由執行機構和調節閥兩個部分組成。根據控制信號的大小，產生相應的推力，推動調節閥動作。調節閥是氣動執行器的調節部分，在執行機構推力的作用下，調節閥產生一定的位移或轉角，直接調節流體的流量。

1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。

2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。

3、帶手動機構的氣動裝置，在氣源中斷時，應能用其手動機構進行.氣動球閥的啟閉操作，面向手輪時，手輪或手柄應逆時針旋轉為閥開，順時針旋轉為閥關。

4、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。

5、活塞的密封圈應便于更換與檢修。

6、帶緩沖機構的氣動裝置。

7、帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。

8、氣缸進出氣口的螺紋尺寸應符合MANUR NORM(附件標準) sypv,GB/T7306.1、GB/T7306.2 和 GB/T7307 的規定。
