NRT氣動執行器

浙江歐德隆生產的RT氣動執行器可搭載于蝶閥、球閥、旋塞閥等做90°回轉啟閉的閥門，分單作用和雙作用兩種驅動力方式。

歐德隆RT氣動執行器金屬部件由加工全程嚴格處理，嚙合準確，傳動平穩；活塞臂（齒條）與輸出軸連接齒輪采用短齒設計，嚙合力更大，輸出扭矩更穩定，壽命更長！

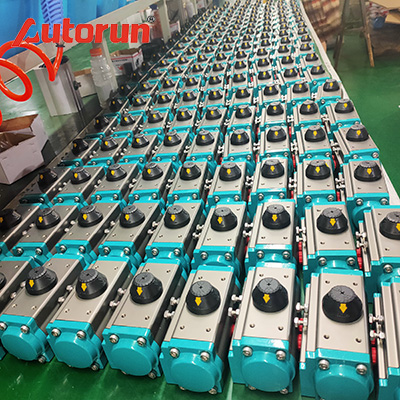

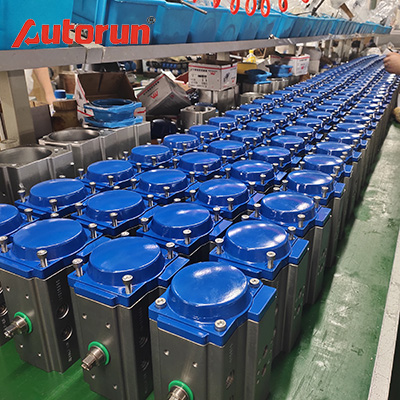

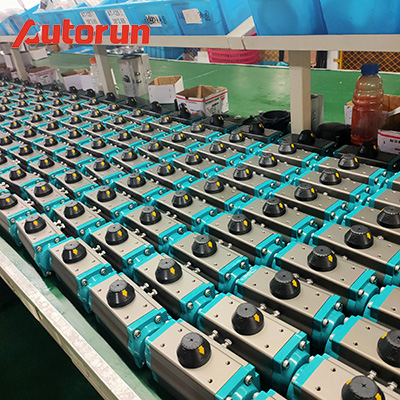

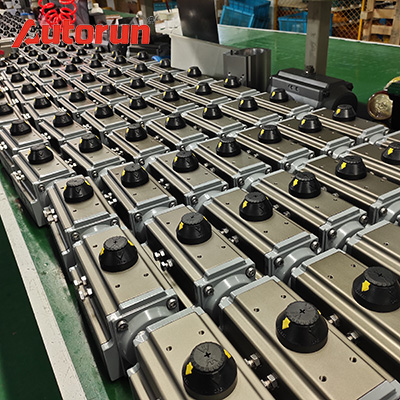

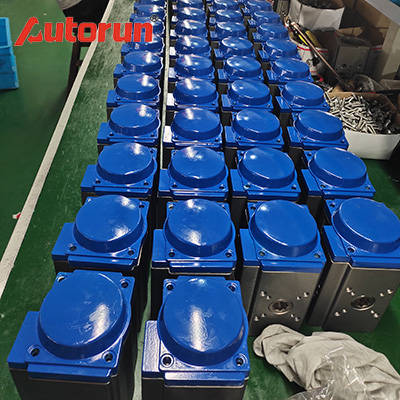

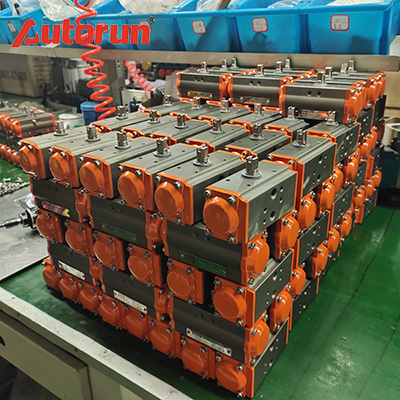

浙江歐德隆RT列執行器具備規?；⑴炕a(chǎn)優勢，保證更良好的產品品質。

氣動執行器

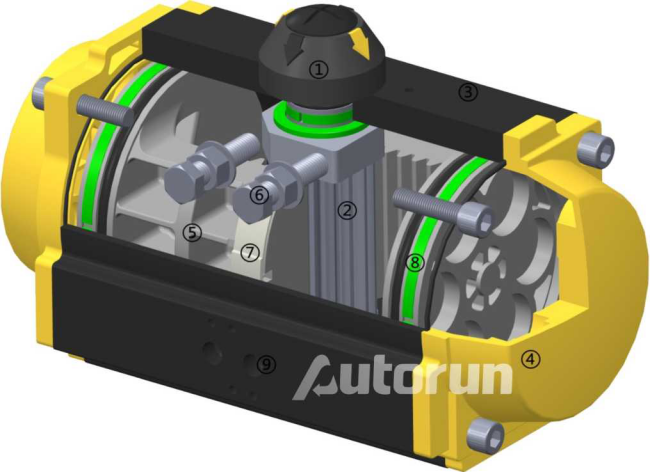

性能特點

1. 指示器

指示器符合VID/VIE3845 NAM UR標準,便于安裝限位開關、定位器等附件。

2. 輸出軸

鍍鐐合金鋼一體式鍛壓輸出軸的設計符合NAMUR、ISO5211. DIN3337標準。特殊標準可根據客戶要求去定制。

3. 缸體

由良好鋁合金擠壓成形,表面進行硬質陽極氧化處理、特氟龍涂層。

4. 端蓋

鋁合金壓鑄，表面陽極硬化處理、金屬聚酯涂層。

5. 活塞

采用鑄鋁硬質氧化處理

6. 調節螺栓

兩個獨立行程調節螺栓可以方便準確的在±5。以內調整閥門的開合角度。

7. 活塞環

采用低摩擦、長壽命復合材料，維修更換方便。

8. 密封

常溫下使用丁月青橡膠，高溫和低溫工況下，根據客戶要求使用特殊的密封。

9. 氣源接口

符合NAM UR標準，可直接安裝NAM UR標準電磁閥。

10. 所有緊固件均采用不銹鋼材料。

符合NAM UR標準,可直接安裝NAM UR標準電磁閥。

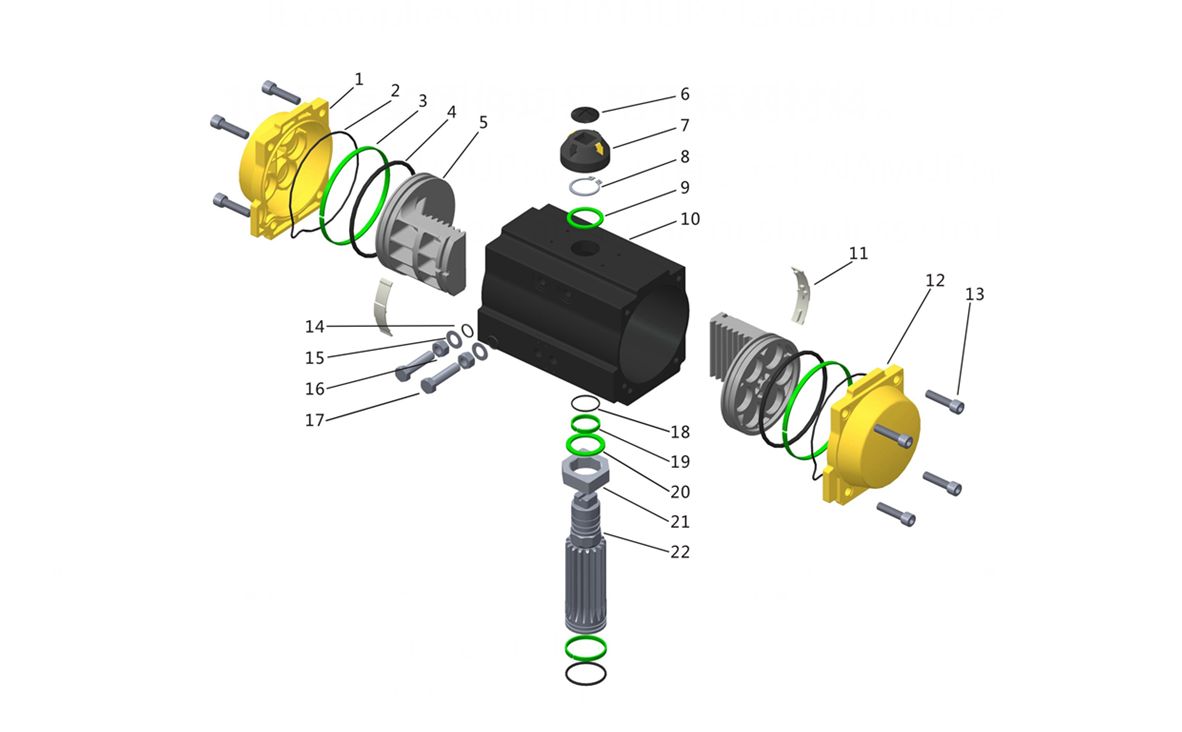

氣動執行器結構圖

零部件明細表 Components Material

序號 NO	名稱 Name	單臺數量 Qty for Each Unit	標準材料 Standard Material	可選材料 Materials Selectable
1	左端蓋 Left Cover	1	壓鑄鋁合金 Aluminum Die Casting
2	0型圈(端蓋) "O" Ring (cover)	2	丁腈橡膠 NBR	氟橡膠硅橡膠 FPM/Q
3	活塞環 piston ring	2	POM
4	O型圈(活塞) "O" Ring (piston)	2	丁腈橡膠 NBR	氟橡膠硅橡膠 FPM/Q
5	活塞 Piston	2	壓鑄鋁合金 Aluminum Die Casting
6	螺釘 Bolt	1	ABS
7	指示器主體 Main Body of the Indicator	1	ABS
8	軸用擋圈 Shaft Ring	1	不銹鋼 Stainless Steel
9	墊片 Gasket	1	POM
10	缸體 Block	1	擠壓鋁合金 Aluminum Extrusion
11	導向環 Guide Ring	2	PA66
12	右端蓋 Right Cover	1	壓鑄鋁合金 Aluminum Die Casting
13	端蓋螺栓 End Cover Bolt	8	不銹鋼 Stainless Steel
14	O型圈(調節螺栓) "O" Ring (adjusting bolt)	2	丁腈橡膠 NBR	氟橡膠硅橡膠 FPM/Q
15	墊片 Gasket	2	不銹鋼 Stainless Steel
16	螺母 Nut	2	不銹鋼 Stainless Steel
17	調節螺栓 Adjustment Bolt	2	不銹鋼 Stainless Steel
18	O型圈(軸上) "O" Ring (at the top of the shaft)	1	丁腈橡膠 NBR	氟橡膠硅橡膠 FPM/Q
19	軸承(軸上) Bearing (at the top of the shaft)	1	POM
20	墊片 Gasket	1	POM
21	調節凸輪 Adjustment Cam	1	碳鋼 Carbonsteel
22	輸出軸 Output Shaft	1	碳鋼 Carbonsteel
23	軸承(軸下) Bearing (output shaft bottom)	1	POM
24	O型圈(軸下) "O" Ring (output shaft bottom)	1	丁腈橡膠 NBR	氟橡膠硅橡膠 FPM/Q

氣動執行器

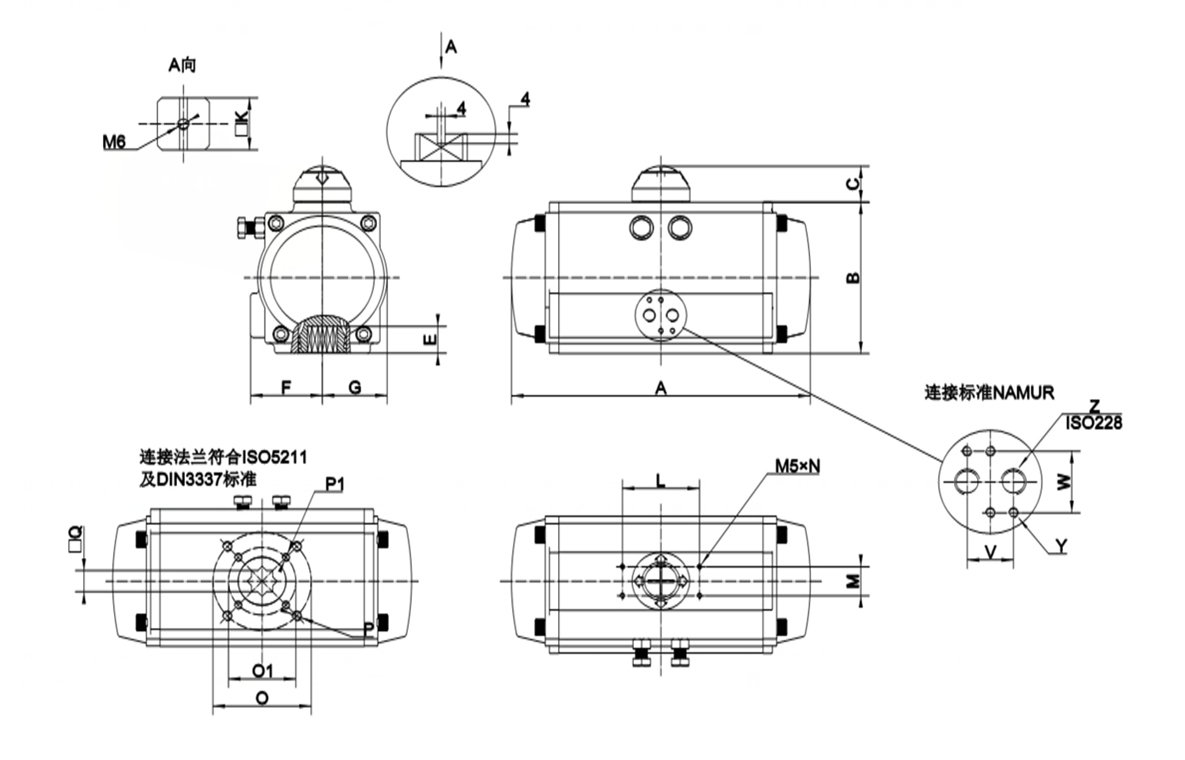

外形及連接尺寸 Dimensions and Connection(mm)

輸出扭矩 Output Torque

雙作用式輸出扭矩 Double Acting Output Torque(Nm)

單作用式輸出扭矩(彈簧復位) Single Action Output Torque(Spring Return)(Nm)
