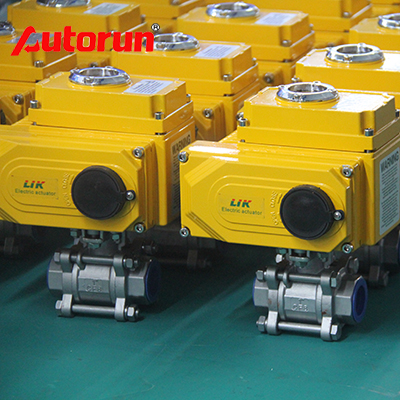

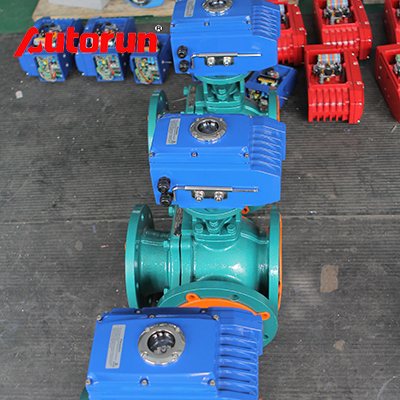

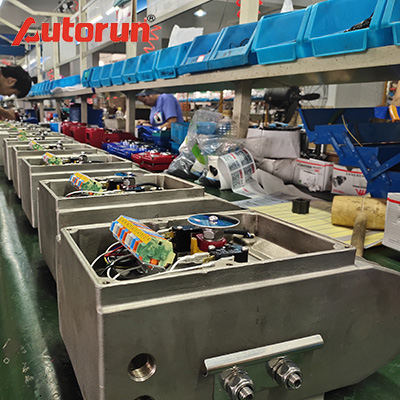

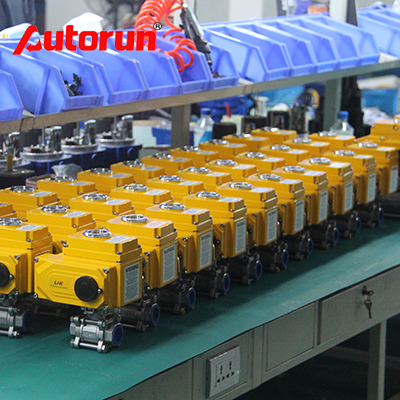

ODL系列電動執行器是歐德隆公司針對使用環境的空間少而設計研發的一款產品，在市面上各種一樣的產品泛濫的情況下，歐德隆公司于市面上的其他產品比較具體鮮明的品牌特征。
流線型的外觀設計具有時尚和年輕的元素，對應公司LOGO的配色，改進了電機的放置位，減少了無用功的損耗，使扭矩達到的輸出。
凸透鏡的反饋設計，是閥門的狀態容易目視。殼體表面有專門的機器噴漆，可以在各種惡劣的環境下使用，延長了使用壽命。內置熱保護功能。端蓋的螺絲為防脫螺絲，在開蓋的時候也不會丟失螺栓。連接尺寸符合ISO標準，方便組裝閥門和配件，0~90度行程為常用標準行程，亦可根據客戶需求，定制行程。
概述

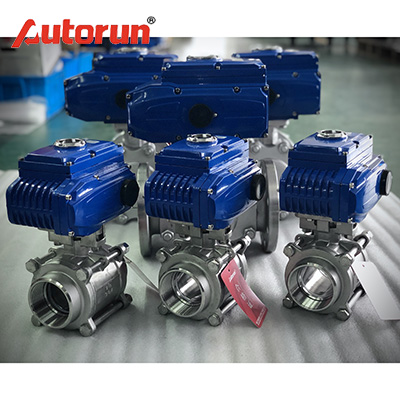

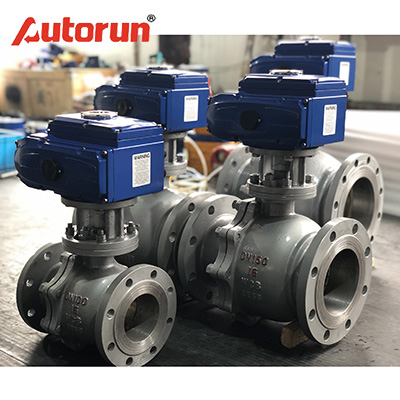

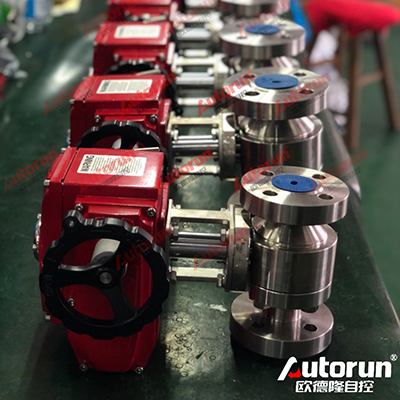

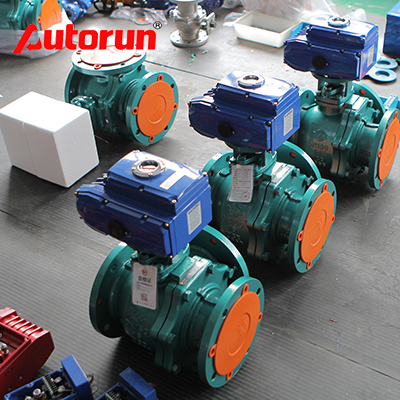

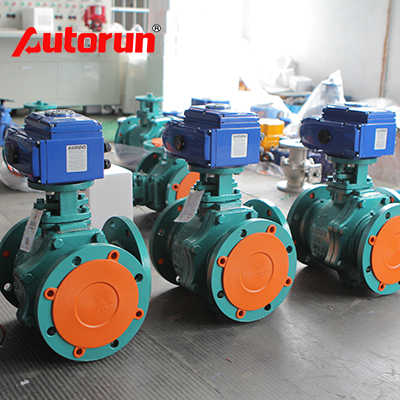

"ODL”系列電動執行器用于控制0。-270。旋轉的閥門及其他同類產品，如蝶閥，球閥，阻尼器,擋板閥，旋塞閥，百葉閥等。廣泛應用于石油，化工，水處理，船舶，造 紙，電廠，供暖，輕工等行業?？捎?80V / 220V / 110V交流電源或24V / 110V直流電源驅動，輸入4-20mA電流信號或0-10V直流電壓信號作為控制信號。將閥門移動 到正確的位置,實現自動控制,其Zui大輸出扭矩為2000N?M。( CE認證)。

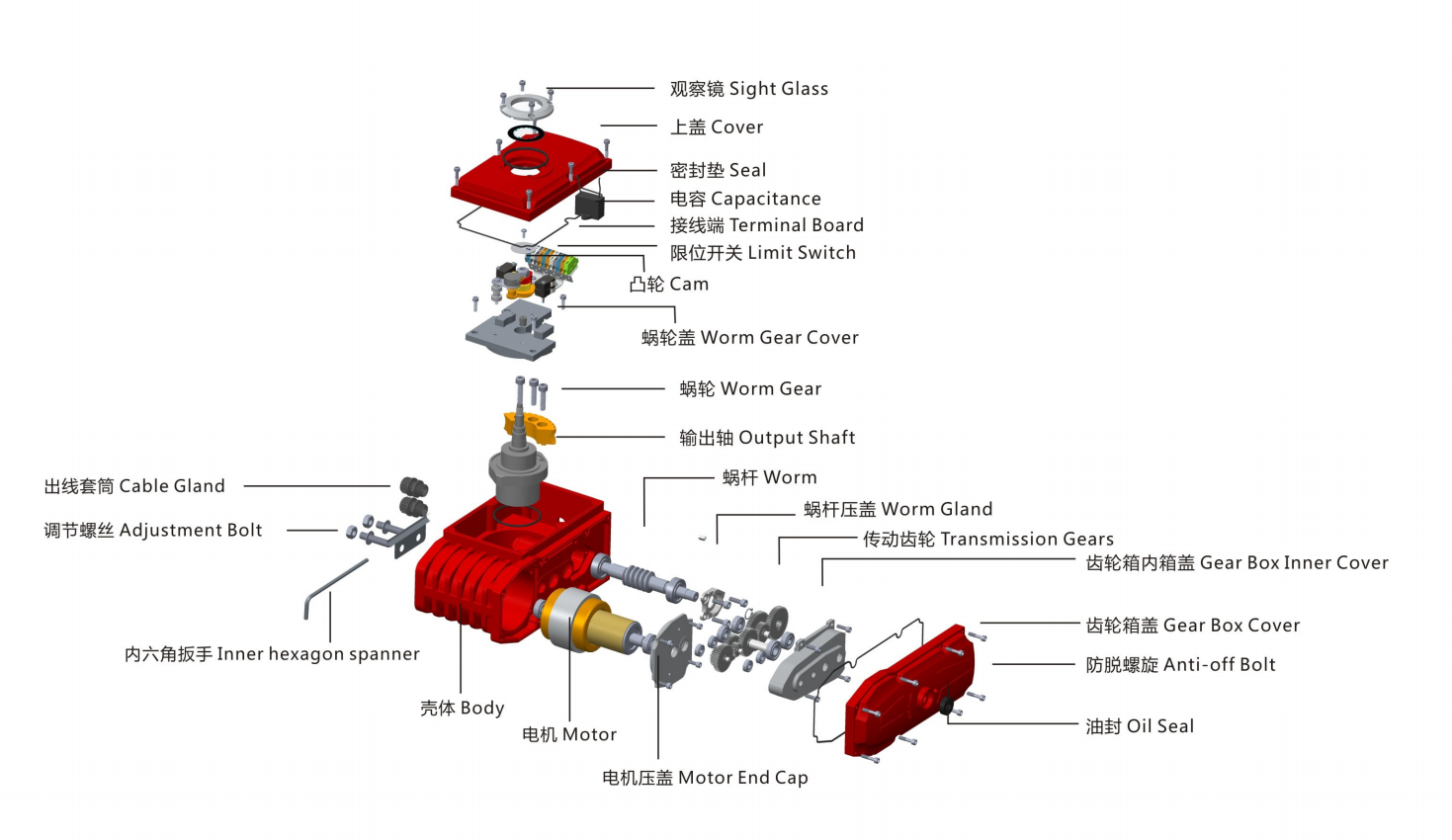

性能特點
1 . 殼體-蓋體由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67。IP68是可選的。
2 . 電機-全封閉式鼠籠式電機,體積小，扭矩大,慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。

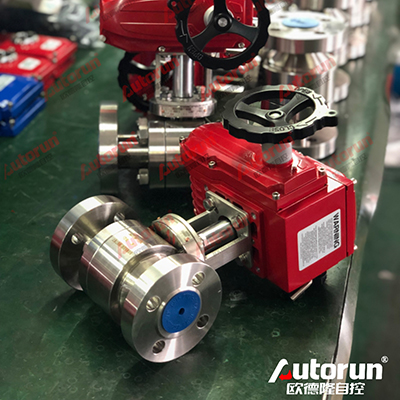

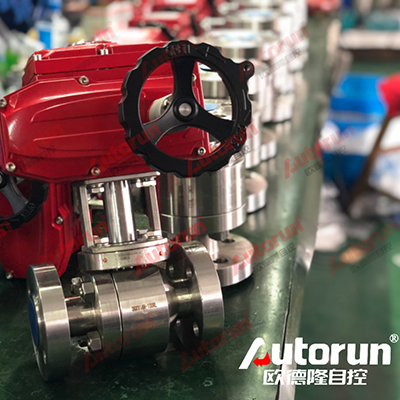

3 . 手動結構-手柄設計保證安全可靠、省力、體積小。當執行器未通電時，可通過手柄操作。當您不需要手動操作時，將扳手放在執行機構背面的插槽中。
4 . 位置指示器-安裝在中心軸上,用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5 . 密封-密封性能好。其防護等級為IP67 , IP68也是可選的。
6 . 限位開關-機械和電子雙限位。機械限位螺絲可調，安全可靠。電子限位開關由凸輪機構來控制，簡單的調整機構能準確方便的設定位置，且不受手輪過量的影響。
7 . 自鎖-精密蝸輪蝸桿傳動大扭矩,噪音低(Zui高50dB ),使用壽命長。自鎖功能可防止反轉，確保穩定性和可靠性。高Xiao潤滑油在出廠前已經添加,不再需要添加。
8 . 防脫螺栓-拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
9 . 安裝-電動執行器底部的安裝尺寸符合國Ji標準ISO5211和DIN3337。孑L成四方形,易于通過線性或45。安裝。執行器可以垂直或水平安裝。
10 . 線路-控制線路符合單相或三相電源標準，布局合理緊湊。端子有Xiao滿足各種附加功能要求。
性能參數
型號 Model | Zui大輸出扭矩 Max output torque | 動作時間 Operating time to 90°(S) | 電機 Motor(W) | 額定電流 Single-phase rated current(A) | 重量 Weight | |||||||
N·M | AC | DC | AC | DC | AC24V | AC110V | AC220V | AC380V | DC24V | DC220V | Kg | |
ODL-003 | 30 | 30 | / | 8 | / | / | / | 0.2 | / | / | / | 2.1 |
ODL-005 | 50 | 30 | 10 | 10 | 15 | 2.2 | 0.48 | 0.24 | 0.15 | 1.2 | 0.15 | 3.4 |
ODL-008 | 80 | 30 | 10 | 12 | 15 | 2.2 | 0.48 | 0.27 | 0.16 | 1.2 | 0.15 | 3.4 |
ODL-010 | 100 | 30 | 10 | 16 | 25 | 3 | 0.64 | 0.32 | 0.25 | 1.6 | 0.2 | 4.6 |
ODL-015 | 150 | 30 | 10 | 23 | 25 | 3.8 | 0.68 | 0.35 | 0.25 | 1.6 | 0.2 | 4.6 |
ODL-020 | 200 | 30 | 15 | 40 | 40 | 5 | 0.9 | 0.48 | 0.25 | 2.6 | 0.3 | 11 |
ODL-040 | 400 | 30 | 15 | 60 | 60 | 5 | 0.9 | 0.48 | 0.25 | 2.6 | 0.3 | 11.8 |
ODL-060 | 600 | 30 | 15 | 70 | 70 | 8.5 | 2 | 0.92 | 0.45 | 4.5 | 0.5 | 12 |
ODL-100 | 1000 | 40 | 25 | 100 | 100 | 9 | 2.2 | 1 | 0.48 | 5.0 | 0.6 | 12.5 |
ODL-200 | 2000 | 40 | 25 | 160 | 100 | 9.8 | 2.6 | 1.1 | 0.51 | 5.0 | 0.6 | 12.5 |
外形及連接尺寸Dimensions and Connection(mm)
型號 Model | A | B | C | D | E | F | G | I | J | K | O | P | O1 | P1 | Q×H深 |
ODL-003 | 74 | 49 | 45 | 114 | 53 | 65 | 114 | 100 | 50 | 50 | 50 | 4-M6 | 36 | 4-M5 | 11*18 |
ODL-005 | 89 | 72 | 45 | 125 | 57 | 82 | 114 | 100 | 66 | 66 | 70 | 4-M8 | 50 | 4-M6 | 14*20 |
ODL-008 | 89 | 72 | 45 | 125 | 57 | 82 | 114 | 100 | 66 | 66 | 70 | 4-M8 | 50 | 4-M6 | 14*20 |
ODL-010 | 109 | 80 | 45 | 126 | 67 | 85 | 114 | 100 | 100 | 90 | 70 | 4-M8 | 50 | 4-M6 | 17*23 |
ODL-015 | 109 | 80 | 45 | 126 | 67 | 85 | 114 | 100 | 100 | 90 | 70 | 4-M8 | 50 | 4-M6 | 17*23 |
ODL-020 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-040 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-060 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-100 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-200 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
電動執行機構 Electric actuator
標準技術參數 Standard Technical Parameter
外殼 Actuator body | 鋁合金外殼,防水級別: IP67 NEMA4或者6 Aluminum alloy,waterproof level:IP67,NEMA4 or 6 |
電機電源 Power Supply | 24/110/220/380V AC ±10% , 24/110/220VDC 50/60HZ ±10% |
電機 Motor | 鼠籠式異步電動機 Squirrel-cage Asynchronous Motor |
限位開關 Limit Switch | 2*開/關，SPDT, 250V AC, 10A 2* open/close, SPDT, 250V AC, 10A |
輔助限位開關 Assistant Limit Switch | 2*開/關，SPDT, 250V AC, 10A 2* open/close, SPDT, 250V AC 10A |
行程 Stroke | 90* .270±10° (90以上提前說明) 90* - 270±10 (please inform us if over 90°) |
失效保護/操作溫度 Failure Protection/Operating Temperature | 內置熱保護開: 120°C±5°C,關:97°C±15*C Internal thermal protection Open: 120°C±5°C, Close:97*C±15°C |
指示器 Indicator | 連續的位置指示 Continuous position indicate |
手動操作 Manual Operation | 機械手柄(可選裝手輪) Spanner (option: handwheel) |
自鎖裝置 Self-lock Device | 渦輪、蝸桿機構提供自鎖 Self-lock by worm and worm gear |
機械限位 Mechanical Limit | 2個外部調整 External adjusting bolts (2 pieces) |
接線孔 Connecting Hole | M18(2個) M18 (2 pieces) |
環境溫度 Ambient Temperature | -20°C ~+70°C |
潤滑 Lubrication | 鋁基潤滑脂( EP型) Aluminum-base grease(EP type) |
材料 Material | 鋼、鋁合金、鋁青銅、聚碳酸脂 Steel, Aluminum alloy, Aluminum bronze, Polycarbonate |
環境濕度 Ambient Humidity | Zui大90% RH Max 90% RH |
抗震性能 Anti-vibration | XYZ 10克0.2-~34HZ, 30分 XYz 10g, 0.2~34HZ, 30 minutes |
外表涂層 External Coating | 干粉、環氧聚酯 Dry Powder Epoxy Polyester |
