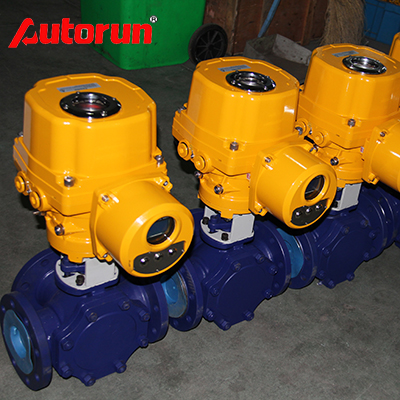

OHQ系列防爆電動執行器是歐德隆公司生產的隔爆型電氣設備，防爆等級Exd ⅡCT5 Gb，因其較高的防爆功能，常被用于十分惡劣、很多易燃易爆氣體混合物較多的工作環境中，可控制閥門0°~270°旋轉，輸出扭矩2000N·M。
OHQ調節型主要由動力部件和控制模塊兩大部分組成，動力部件主要由電動機、減速器、力矩行程限制器、開關控制箱、手輪和機械限位裝置以及位置發送器等組成。
采用高集成度、低功耗的MCU和模擬電路控制板。全金屬外部包裝，電機熱源和控制板有Xiao分離，大大提高了軟、硬件的抗干擾性、耐熱性。
概述

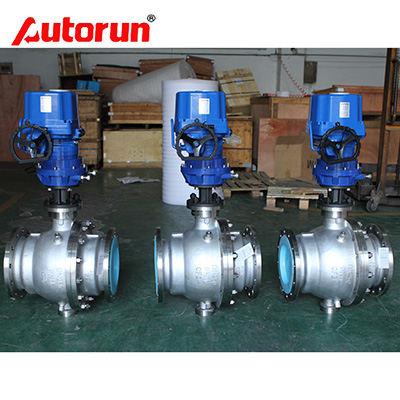

OHQ系列防爆電動執行器用于控制閥門和其他類似產品的0。-270。旋轉,如蝶閥，球閥，阻尼器，擋板閥，旋塞閥，百葉窗閥等。廣泛應用于石油，化工，水處理，船舶, 造紙，電廠，供暖，輕工等行業。可由380V /220V / 110V交流電源或24V / 110V直流電源驅動，輸入4-20mA電流信號或0-10V直流電壓信號作為控制信號。將閥門移 動到正確的位置,實現自動控制,其Zui大輸出扭矩為2000N-M.( CE認證和防爆證書)。
性能特點
1 . 殼體—指該蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67。IP68和防爆型是可選的。
2 . 電機—全封閉式鼠籠式電機，體積小,扭矩大，慣性力小,F級絕緣等級。內部熱保護開關避免損壞電機。

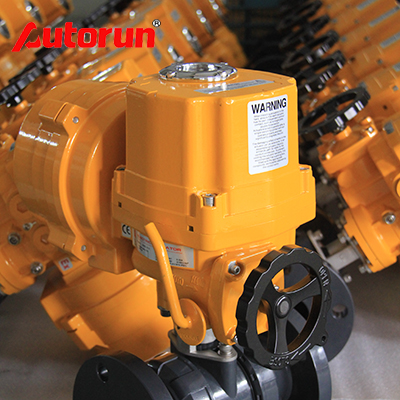

3 . 手動手輪—手輪設計安全可靠,省力省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪.操作。一旦通電，離合器將自動返回。
4. 位置指示器—安裝在中心軸上,用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5. 加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕
6. 限位開關—兩機械和電子雙限位。機械限位螺絲可調，安全可靠。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過簡單的調整準確方便地設定。
7. 扭矩開關—提供過載保護(OHQ 005/008/010除外),并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。(工廠設置，無需用戶修改)
8 . 自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(Zui高50dB ),使用壽命長。自鎖功能可防止反轉,確保穩定性和可靠性。高Xiao潤滑油在出廠前已經添加，不再需要添加。
9 . 防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10 . 安裝—電動執行器底部的安裝尺寸符合國Ji標準ISO5211和DIN3337。孑L成四方形，易于通過線性或45。安裝。執行器可以垂直或水平安裝。

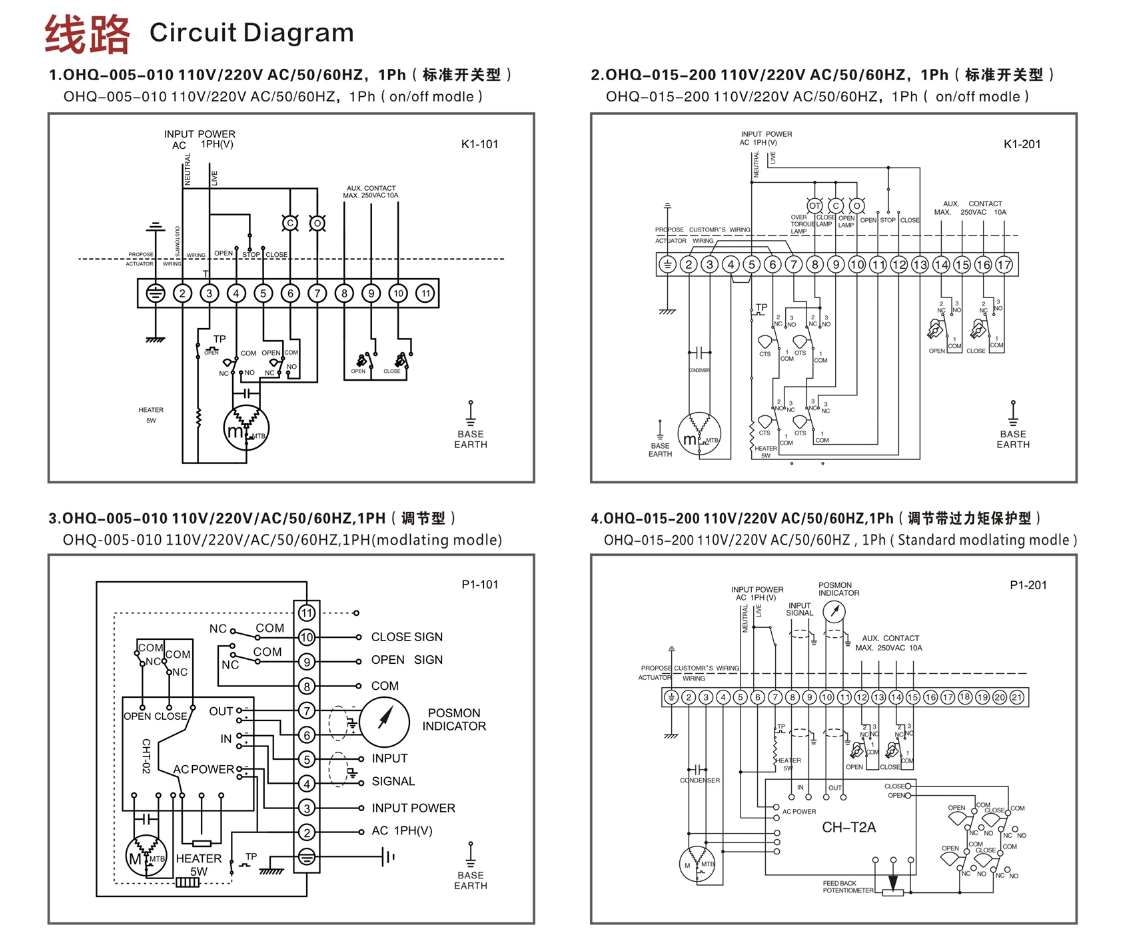

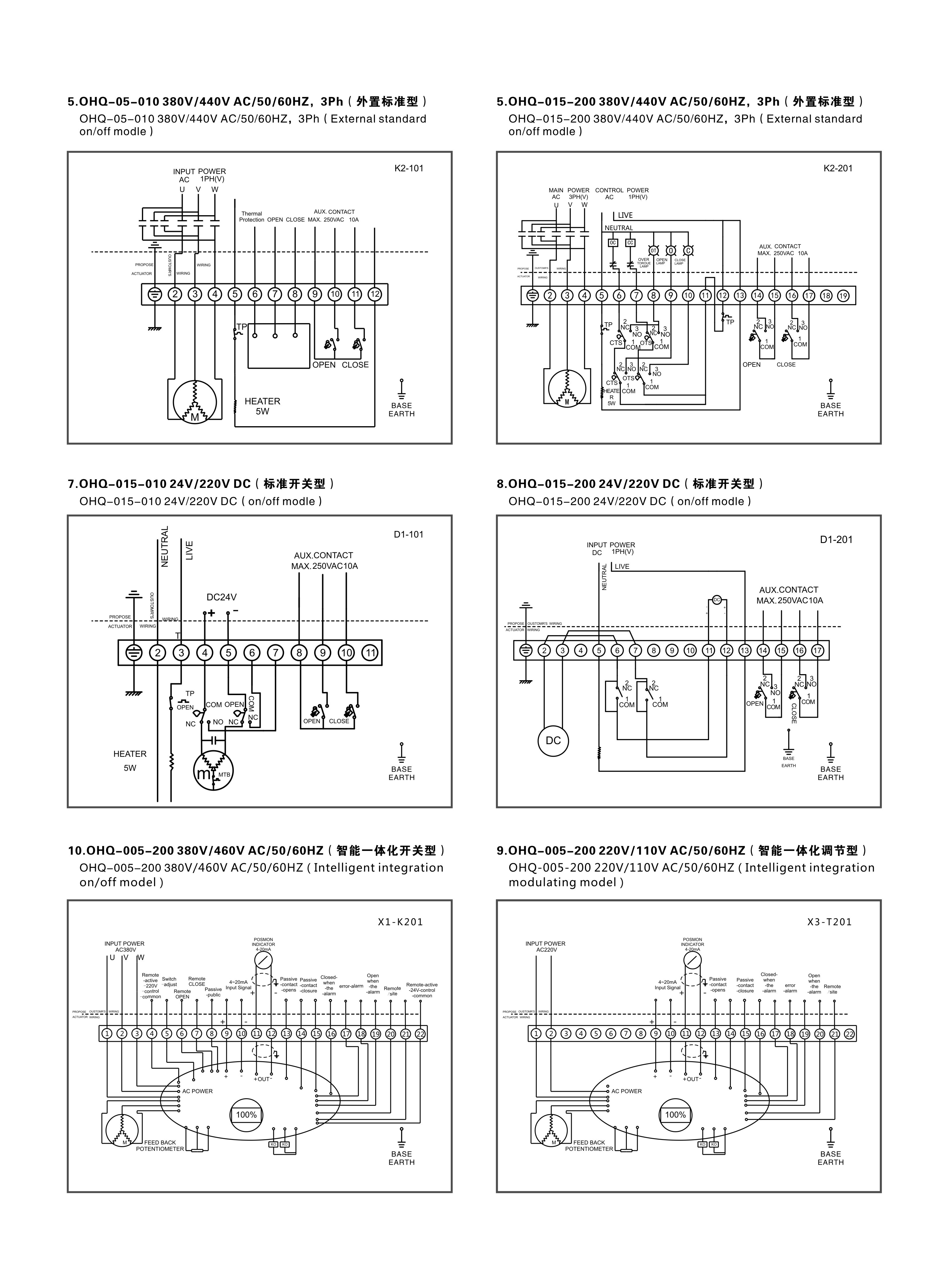

11 . 線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有Xiao滿足各種附加功能要求。
12 . 智能模塊—采用高度集成,低功耗的MCU和模擬電路控制板。由于全金屬外部安裝，電機熱源和控制板有Xiao分離，大大提高了軟，硬件的抗干擾和耐熱性。
13 . 閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化。
14 . 相序自動化調整—智能執行器自動連接到三相電源相序。

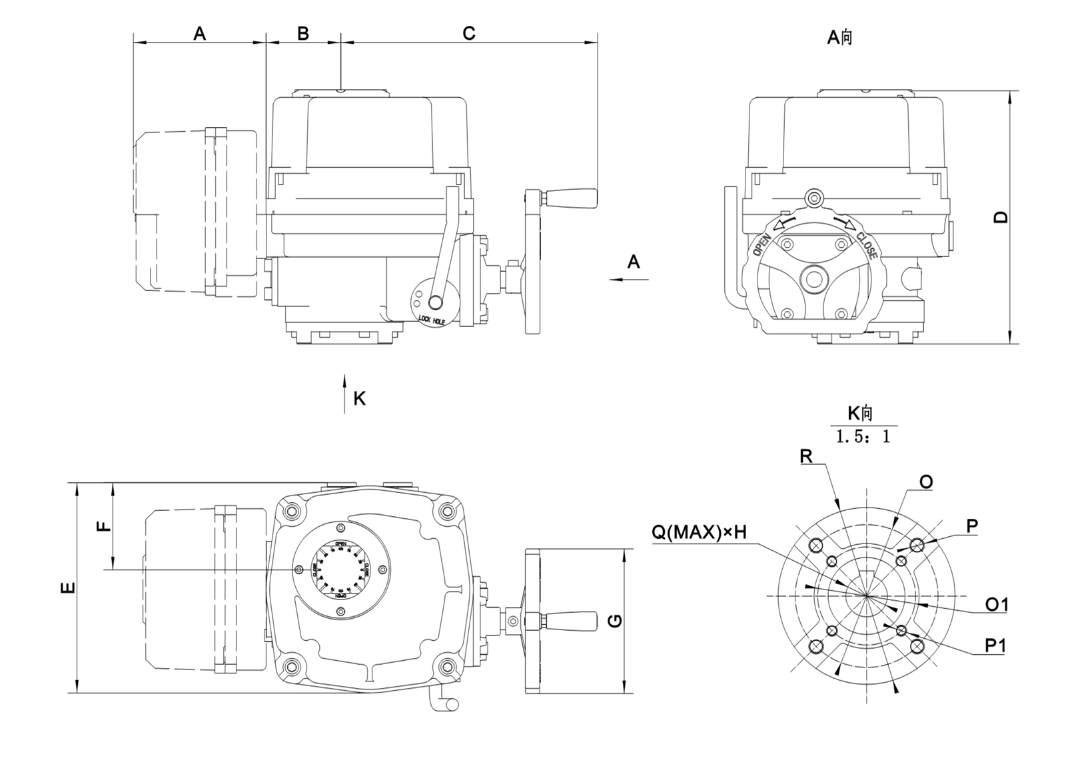

型號 Model | A | B | C | D | E | F | G | R | O | P | O1 | P1 | Q×H深 |
ODL-005 | 142 | 58 | 177 | 237 | 157 | 67 | 110 | 90 | 70 | 4-M8 | - | - | 20*40 |
ODL-008 | 142 | 58 | 177 | 237 | 157 | 67 | 110 | 90 | 70 | 4-M8 | - | - | 20*40 |
ODL-010 | 142 | 58 | 177 | 237 | 157 | 67 | 110 | 90 | 70 | 4-M8 | - | - | 20*40 |
ODL-015 | 142 | 80 | 275 | 272 | 227 | 94 | 155 | 125 | 102 | 4- M10 | 70 | 4-M8 | 22*45 |
ODL-020 | 142 | 80 | 275 | 272 | 227 | 94 | 155 | 125 | 102 | 4-M10 | 70 | 4-M8 | 22*45 |
ODL-030 | 142 | 82 | 276 | 289 | 243 | 96 | 155 | 150 | 125 | 4-M12 | 102 | 4-M10 | 33*55 |
ODL-060 | 142 | 82 | 276 | 289 | 243 | 96 | 155 | 150 | 125 | 4-M12 | 102 | 4-M10 | 33*55 |
ODL-80 | 142 | 115 | 288 | 331 | 276 | 103 | 205 | 180 | 140 | 4-M16 | 125 | 4-M12 | 45*70 |
ODL-120 | 142 | 115 | 288 | 331 | 276 | 103 | 205 | 180 | 140 | 4-M16 | 125 | 4-M12 | 45*70 |
ODL-200 | 142 | 115 | 288 | 331 | 276 | 103 | 205 | 180 | 140 | 4-M16 | 125 | 4-M12 | 45*70 |
電動執行機構 Electric Actuator
性能參數 Performance Parameter
型號 ModeL | Zui大輸出扭矩 Max output torque | 工作時間 Operating time 60/50HZ | Zui大孔徑 Max bore size | F級電機 F- class Motor | 額定電流( A) 50Hz Rated Current ( A) 50HZ | 手輪 Handwheel | 重量 Weight | ||||
單相 Single Phase | 三相 Three Phase | ||||||||||
N·M | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | ||
QHQ-005 | 50 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | |
QHQ-008 | 80 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | |
QHQ-010 | 100 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | |
QHQ-015 | 150 | 21/25 | Φ22 | 60 | 1.65 | 0.85 | 0.4 | 0.30 | 11 | 17.3 | |
QHQ-020 | 200 | 21/25 | Φ22 | 60 | 1.6 | 0.85 | 0.4 | 0.30 | 11 | 17.3 | |
QHQ-030 | 300 | 26/31 | Φ35 | 90 | 1.85 | 1.2 | 0.64 | 0.34 | 13.5 | 22 | |
QHQ-060 | 600 | 26/31 | Φ35 | 120 | 3.65 | 1.6 | 0.78 | 0.59 | 13.5 | 23 | |
QHQ-080 | 800 | 31/37 | Φ45 | 180 | 4.10 | 2.5 | 1.35 | 0.79 | 16.5 | 29 | |
QHQ-120 | 1200 | 31/37 | Φ45 | 180 | 4.20 | 2.5 | 1.35 | 0.81 | 16.5 | 29 | |
QHQ-200 | 2000 | 93/112 | Φ65 | 180 | 4.10 | 2.5 | 1.35 | 0.79 | 49.5 | 75 | |
標準技術參數 Standard Technical Parameter
外殼 Actuator body | 防水等級IP67 Waterproof level IP67 | 可選: IP68 防爆 Optional: IP68,explosion-proof |
電機 Motor | ||
限位開關 Limit Switch | 1開/1關，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | |
輔助開關組 Auiliary Switch Set | 1開/1關，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | |
扭矩開關 Torque Switch | 1開/1關，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | 除OHQ-005/008/010 Except OHQ-005/008/010 |
行程 Stroke | 90°±10° | 可選擇0°-270° Optional: 0°- 270° |
故障保護/工作溫度 Failure Protection/Operating Temperature | 內部熱保護，打開115°C±5"C /關閉97°C±5°C Internal thermal protection, Open 115°C±5°C /Close97°C ±5°C | |
指示器 Indicator | 連續的位置指示 Continuous position indicator | |
手動操作 ManualOperate | 機械手柄，可用手輪來操作 Mechanical clutch, operate with handwheel | |
自鎖裝置 Self-lock Device | 渦輪、蝸桿機構提供自鎖 Self-lock by worm and worm gear | |
機械限位 Mechanical Limit | 2個外部調整 External adjustingbolts (2 piece) | |
加熱器和恒溫器 Heater and Thermostat | 7-10W (110/220V AC) | |
接線孔 Connecting hole | PF3/4" (2個) PF 3/4”(2 pieces) | |
環境溫度 Ambient Temperature | -20°C-±70°C
| |
潤滑 Lubrication | 鋁基潤滑脂( EP型) Aluminum-base grease(EP type) | |
材料 Material | 鋼、鋁合金、鋁青銅，聚碳酸脂 Steel,Aluminum alloy,Aluminum bronze,Polycarbonate | |
環境濕度 Ambient Humidity | Zui大90% RH Max 90% RH | |
抗震性能 Anti-vibration | X Y Z10g,0.2~34HZ, 30minutes X Y Z 10g,0.2- 34HZ,30minutes | |
外表涂層 External Coating | 干粉、環氧聚酯 Dry powder, Epoxy polyester |
