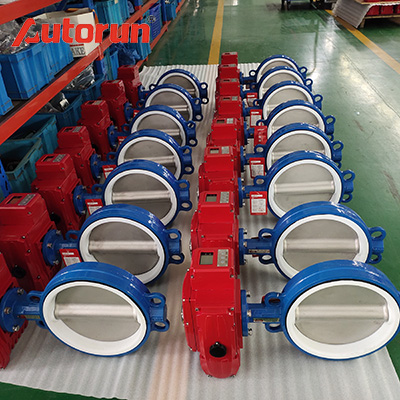

ODL調節型電動執行器是歐德隆公司生產的角行程電動執行器，用于控制0°~270°旋轉的閥門，如旋塞閥、球閥、蝶閥、阻尼器、擋板閥、百葉閥等。
ODL調節型電動執行器具有較好的抗偏離能力，輸出推力或扭矩基本恒定，很好的克服介質的不平衡力，達到旋轉角度的準確控制，控制精度比氣動執行器高。
ODL調節型電動執行器以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，輸出扭矩達2000N?m。
調節模塊可選全封閉型和LED液晶型。
概述
"ODL”系列電動執行器用于控制0。-270。旋轉的閥門及其他同類產品，如蝶閥，球閥，阻尼器,擋板閥，旋塞閥，百葉閥等。廣泛應用于石油，化工，水處理，船舶，造 紙，電廠，供暖，輕工等行業?？捎?80V / 220V / 110V交流電源或24V / 110V直流電源驅動，輸入4-20mA電流信號或0-10V直流電壓信號作為控制信號。將閥門移動 到正確的位置,實現自動控制,其Zui大輸出扭矩為2000N?M。( CE認證)。

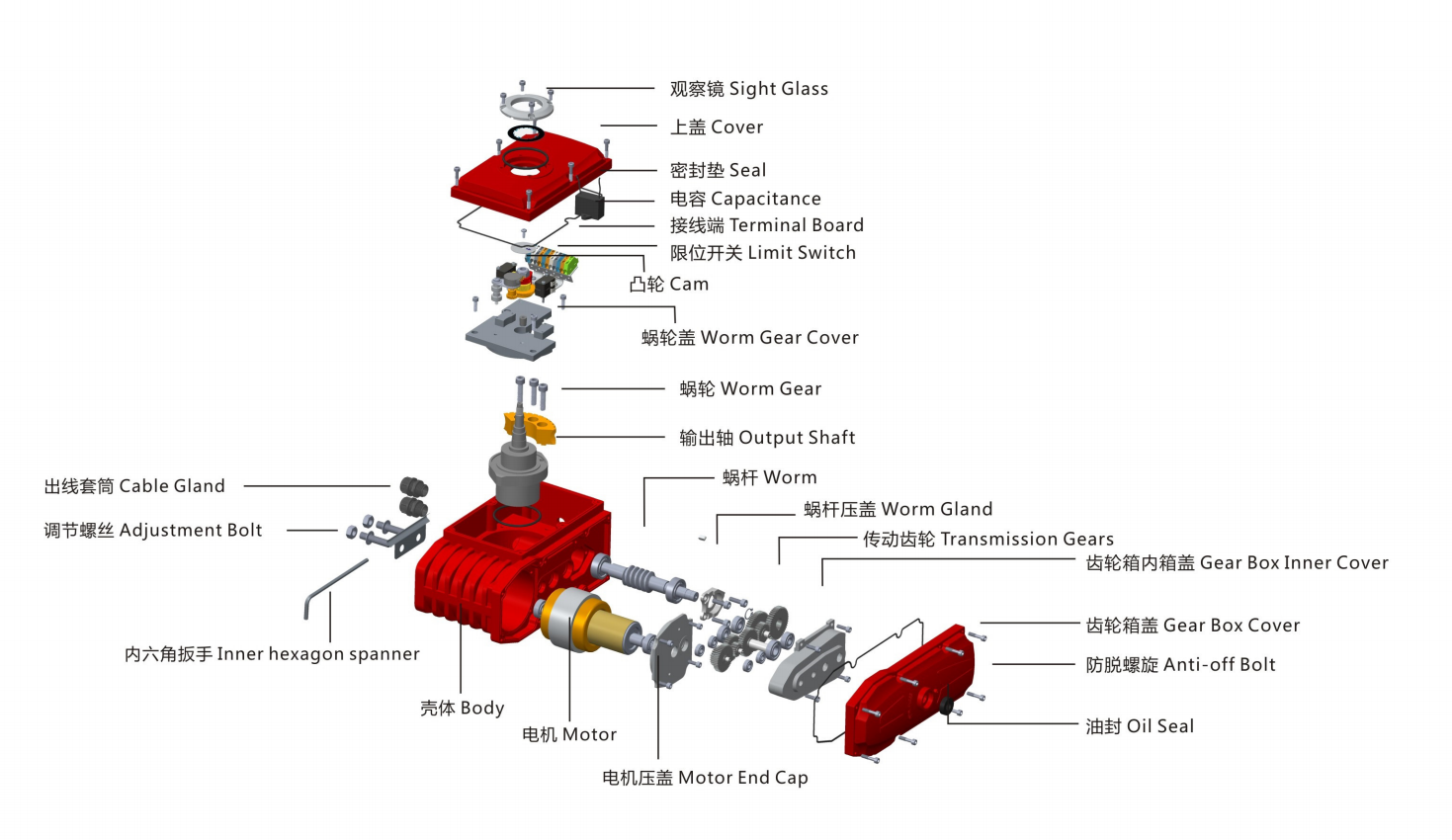

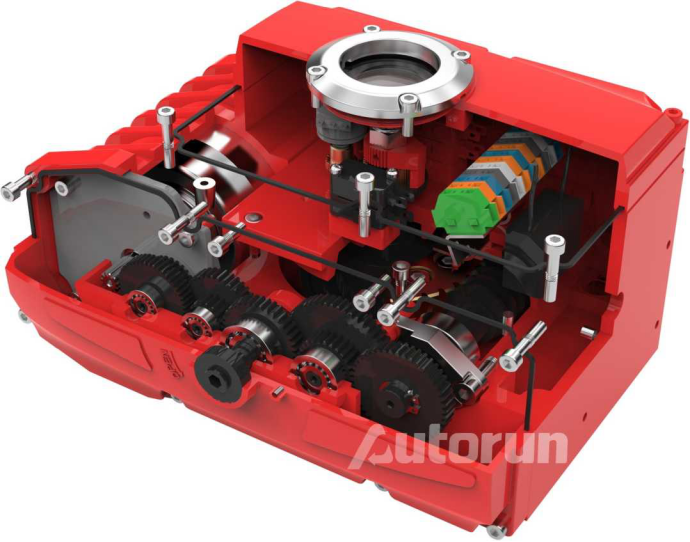

性能特點
1 . 殼體—蓋體由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67。IP68是可選的。
2 . 電機—全封閉式鼠籠式電機,體積小，扭矩大,慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3 . 手動結構—手柄設計保證安全可靠、省力、體積小。當執行器未通電時，可通過手柄操作。當您不需要手動操作時，將扳手放在執行機構背面的插槽中。
4 . 位置指示器—安裝在中心軸上,用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5 . 密封—密封性能好。其防護等級為IP67 , IP68也是可選的。
6 . 限位開關—機械和電子雙限位。機械限位螺絲可調，安全可靠。電子限位開關由凸輪機構來控制，簡單的調整機構能準確方便的設定位置，且不受手輪過量的影響。
7 . 自鎖—精密蝸輪蝸桿傳動大扭矩,噪音低(Zui高50dB ),使用壽命長。自鎖功能可防止反轉，確保穩定性和可靠性。高Xiao潤滑油在出廠前已經添加,不再需要添加。
8 . 防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
9 . 安裝—電動執行器底部的安裝尺寸符合國Ji標準ISO5211和DIN3337。孑L成四方形,易于通過線性或45。安裝。執行器可以垂直或水平安裝。
10 . 線路—控制線路符合單相或三相電源標準，布局合理緊湊。端子有Xiao滿足各種附加功能要求。
性能參數
型號 Model | Zui大輸出扭矩 Max output torque | 動作時間 Operating time to 90°(S) | 電機 Motor(W) | 額定電流 Single-phase rated current(A) | 重量 Weight | |||||||
N·M | AC | DC | AC | DC | AC24V | AC110V | AC220V | AC380V | DC24V | DC220V | Kg | |
ODL-003 | 30 | 30 | / | 8 | / | / | / | 0.2 | / | / | / | 2.1 |
ODL-005 | 50 | 30 | 10 | 10 | 15 | 2.2 | 0.48 | 0.24 | 0.15 | 1.2 | 0.15 | 3.4 |
ODL-008 | 80 | 30 | 10 | 12 | 15 | 2.2 | 0.48 | 0.27 | 0.16 | 1.2 | 0.15 | 3.4 |
ODL-010 | 100 | 30 | 10 | 16 | 25 | 3 | 0.64 | 0.32 | 0.25 | 1.6 | 0.2 | 4.6 |
ODL-015 | 150 | 30 | 10 | 23 | 25 | 3.8 | 0.68 | 0.35 | 0.25 | 1.6 | 0.2 | 4.6 |
ODL-020 | 200 | 30 | 15 | 40 | 40 | 5 | 0.9 | 0.48 | 0.25 | 2.6 | 0.3 | 11 |
ODL-040 | 400 | 30 | 15 | 60 | 60 | 5 | 0.9 | 0.48 | 0.25 | 2.6 | 0.3 | 11.8 |
ODL-060 | 600 | 30 | 15 | 70 | 70 | 8.5 | 2 | 0.92 | 0.45 | 4.5 | 0.5 | 12 |
ODL-100 | 1000 | 40 | 25 | 100 | 100 | 9 | 2.2 | 1 | 0.48 | 5.0 | 0.6 | 12.5 |
ODL-200 | 2000 | 40 | 25 | 160 | 100 | 9.8 | 2.6 | 1.1 | 0.51 | 5.0 | 0.6 | 12.5 |

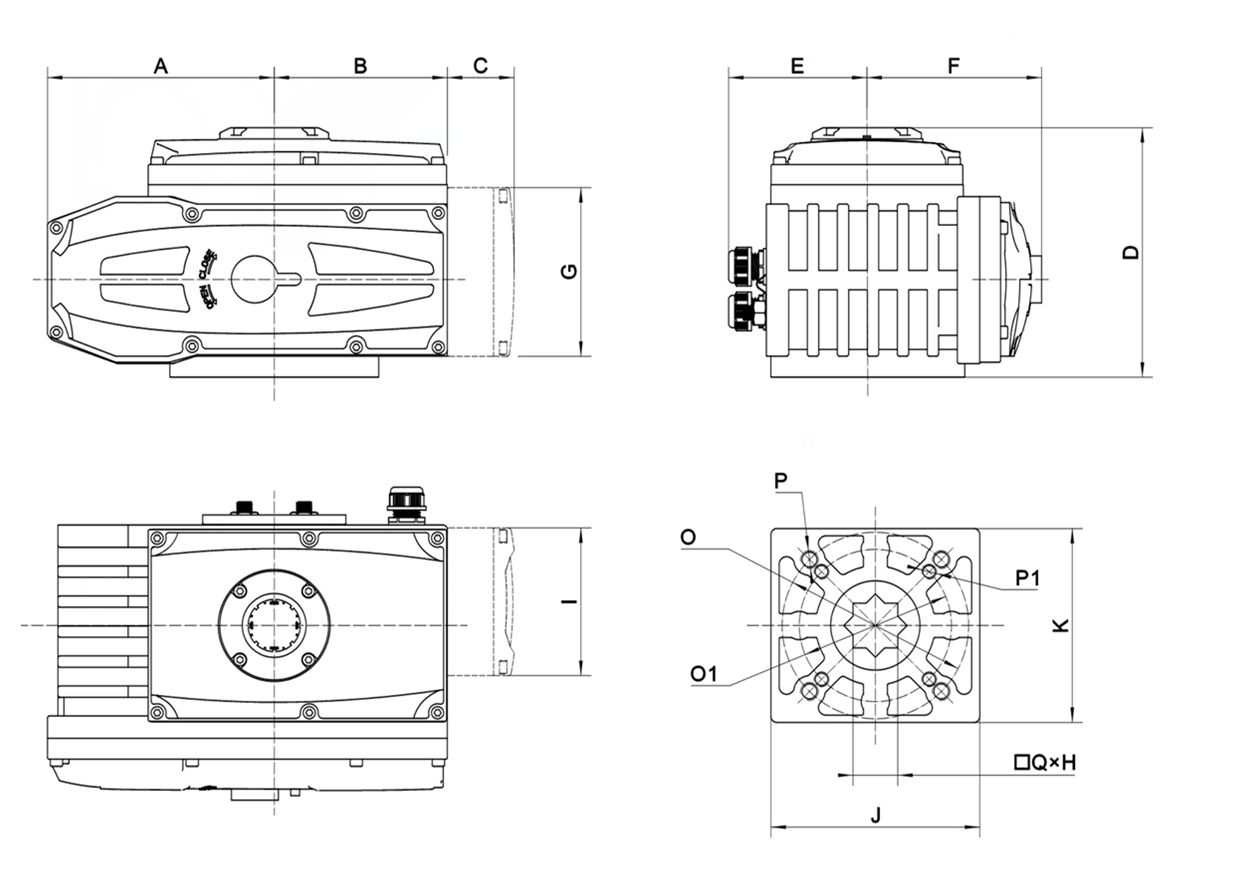

外形及連接尺寸Dimensions and Connection(mm)
型號 Model | A | B | C | D | E | F | G | I | J | K | O | P | O1 | P1 | Q×H深 |
ODL-003 | 74 | 49 | 45 | 114 | 53 | 65 | 114 | 100 | 50 | 50 | 50 | 4-M6 | 36 | 4-M5 | 11*18 |
ODL-005 | 89 | 72 | 45 | 125 | 57 | 82 | 114 | 100 | 66 | 66 | 70 | 4-M8 | 50 | 4-M6 | 14*20 |
ODL-008 | 89 | 72 | 45 | 125 | 57 | 82 | 114 | 100 | 66 | 66 | 70 | 4-M8 | 50 | 4-M6 | 14*20 |
ODL-010 | 109 | 80 | 45 | 126 | 67 | 85 | 114 | 100 | 100 | 90 | 70 | 4-M8 | 50 | 4-M6 | 17*23 |
ODL-015 | 109 | 80 | 45 | 126 | 67 | 85 | 114 | 100 | 100 | 90 | 70 | 4-M8 | 50 | 4-M6 | 17*23 |
ODL-020 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-040 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-060 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-100 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |
ODL-200 | 152 | 116 | 45 | 167 | 93 | 117 | 114 | 100 | 140 | 130 | 125 | 4-M12 | 102 | 4-M10 | 27*43 |

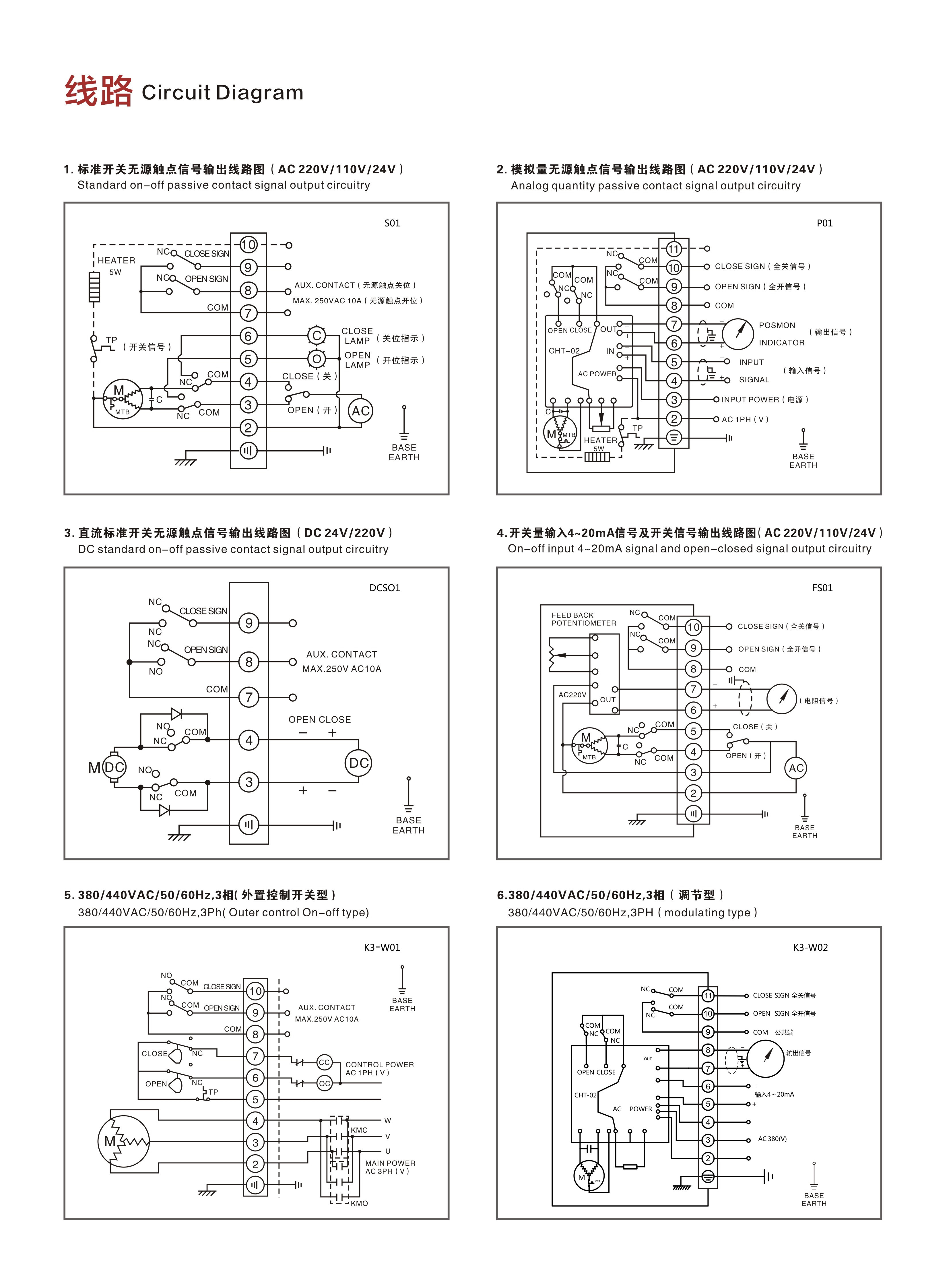

電動執行機構 Electric actuator
標準技術參數 Standard Technical Parameter
外殼 Actuator body | 鋁合金外殼,防水級別: IP67 NEMA4或者6 Aluminum alloy,waterproof level:IP67,NEMA4 or 6 |
電機電源 Power Supply | 24/110/220/380V AC ±10% , 24/110/220VDC 50/60HZ ±10% |
電機 Motor | 鼠籠式異步電動機 Squirrel-cage Asynchronous Motor |
限位開關 Limit Switch | 2*開/關，SPDT, 250V AC, 10A 2* open/close, SPDT, 250V AC, 10A |
輔助限位開關 Assistant Limit Switch | 2*開/關，SPDT, 250V AC, 10A 2* open/close, SPDT, 250V AC 10A |
行程 Stroke | 90* .270±10° (90以上提前說明) 90* - 270±10 (please inform us if over 90°) |
失效保護/操作溫度 Failure Protection/Operating Temperature | 內置熱保護開: 120°C±5°C,關:97°C±15*C Internal thermal protection Open: 120°C±5°C, Close:97*C±15°C |
指示器 Indicator | 連續的位置指示 Continuous position indicate |
手動操作 Manual Operation | 機械手柄(可選裝手輪) Spanner (option: handwheel) |
自鎖裝置 Self-lock Device | 渦輪、蝸桿機構提供自鎖 Self-lock by worm and worm gear |
機械限位 Mechanical Limit | 2個外部調整 External adjusting bolts (2 pieces) |
接線孔 Connecting Hole | M18(2個) M18 (2 pieces) |
環境溫度 Ambient Temperature | -20°C ~+70°C |
潤滑 Lubrication | 鋁基潤滑脂( EP型) Aluminum-base grease(EP type) |
材料 Material | 鋼、鋁合金、鋁青銅、聚碳酸脂 Steel, Aluminum alloy, Aluminum bronze, Polycarbonate |
環境濕度 Ambient Humidity | Zui大90% RH Max 90% RH |
抗震性能 Anti-vibration | XYZ 10克0.2-~34HZ, 30分 XYz 10g, 0.2~34HZ, 30 minutes |
外表涂層 External Coating | 干粉、環氧聚酯 Dry Powder Epoxy Polyester |
