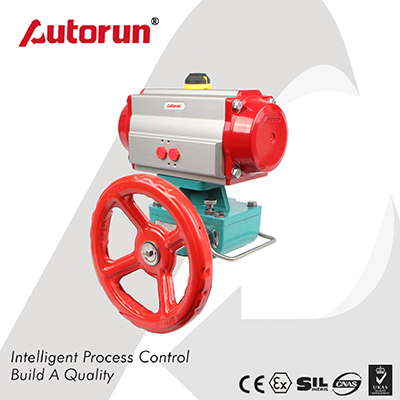

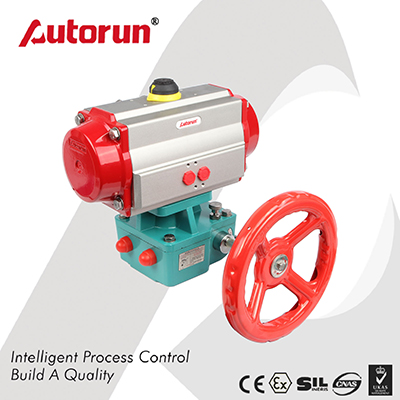

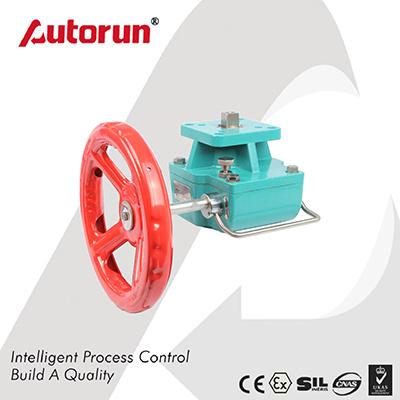

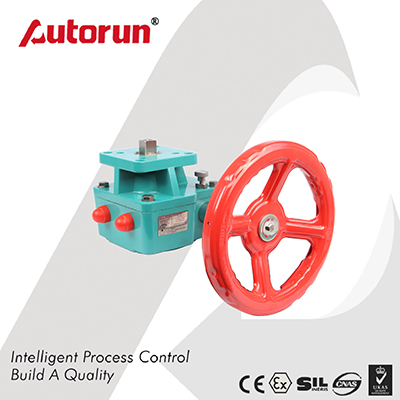

手輪執行機構是Autorun研發的一款手動式閥門驅動裝置，與氣動執行器配套使用，當氣源信號出現故障，閥門無法開啟、關閉，或固定在某一位置時，通過手輪來完成閥門的啟閉操作。
手輪執行機構由手輪、傳動裝置和連接裝置等組成。手輪執行機構通過螺桿傳動裝置，與執行機構的推桿(或膜頭板)連接。正常運行時，手輪退出，用緊固螺母鎖定，可作為閥位Zui高位的限制裝置。當需手動操作時，松開緊固螺母，轉動手輪，使之與自動執行機構的推桿連接，從而可移動推桿，改變閥門開度。
性能特點
1.體積小、重量輕、設計合理、樣式新穎。
2.產品系列化,輸出扭矩與氣動裝置各種閥i ]匹配。
3.渦輪連接內孔有相隔90*的兩個鍵槽,以便用戶根據需要選擇裝置同閥門的相對位置。
4.提起限位拉環,旋轉偏心裝置90°限位銷自動限位,實現氣動,反之實現手動。
5.產品出廠時,裝有專用潤滑脂,與閥裝配后,整體密封防塵防水防護等級IP65 , IP67 , IP68可選。
技術參數Technical parameters
型號 Model | 執行器配置 Configuration of actuator | IS005211標準法蘭 Standard flange | 手輪直徑 Handwheel diameter | 速比 Speed ratio | 扭矩 N.m | ||||
閥門連接 Connecting dimensions of valves | 執行器連接 Connecting dimensionsof actuate | ||||||||
AT雙作用(DA) AT Double action(DA) | AT單作用(SR) AT Spring retum(SR) | 中心距 Center distance | 軸孔 Alxe hole | 中心距 Center distance | 軸孔 Alxe hole | ||||
M-0 | DA50-83 | SR50-75 | F05/F07 | 14*14 | F05/F07 | 14*14 | 140 | 24:1 | 160 |
M-1 | DA83-92 | SR75-83 | F05/F07 | 14*14 | F05/F07 | 14*14 | 180 | 38:1 | 180 |
M-2 | DA100-125 | SR88-105 | F07/F10 | 17*17 | F07/F10 | 17*17 | 200 | 37:1 | 320 |
M-3 | DA125-145 | SR115-125 | F07/F10/F12 | 22x22 | F10/F12 | 22x22 | 280 | 35:1 | 680 |
M-4 | DA1 60-190 | SR145-1 60 | F10/F12orF14 | 27x27 | F10/F12or F14 | 27x27 | 320 | 50:1 | 2100 |
M-5 | DA210-240 | SR190-210 | F14orF16 | 36x36 | F14orF16 | 36x36 | 400 | 54:1 | 3000 |
M-6 | DA240-270 | SR210-240 | F16 | 46x46 | F16 | 46x46 | 500 | 58:1 | 3800 |
M-7 | DA270-300 | SR240-270 | F16/φ200 | 46x46 | F16/φ200 | 46x46 | 600 | 66:1 | 160 |

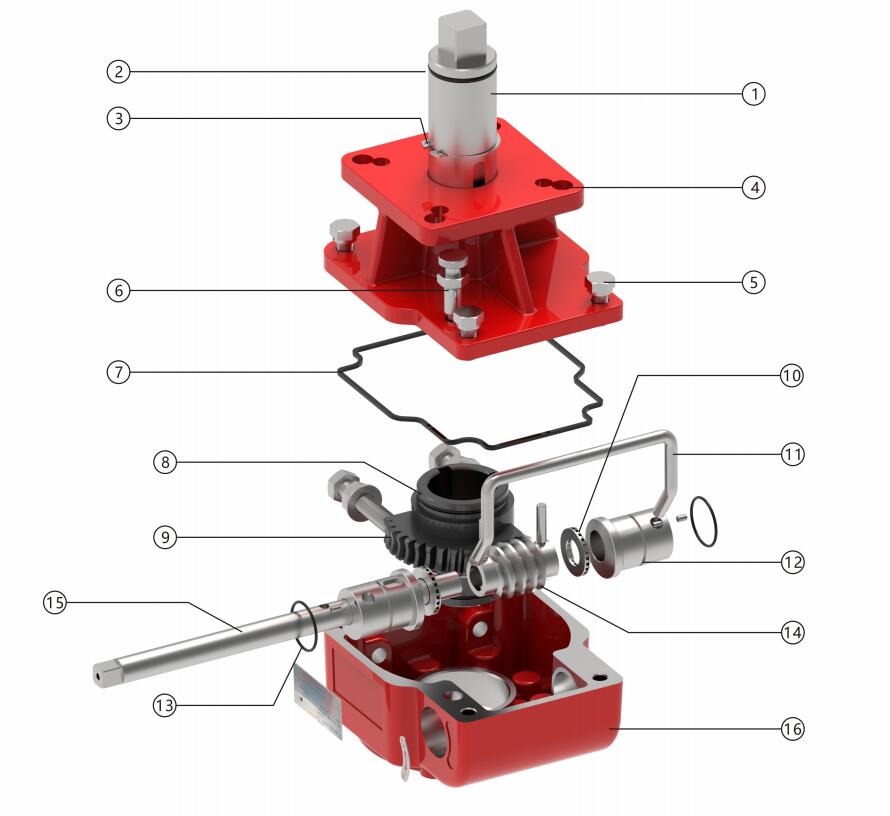

主要零部件材料Main components and materials
序號 NO.
| 名稱 Name
| 材料 Material Scienc
| 序號 NO.
| 名稱 Name
| 材料 Material Scienc
|
1 | 傳動主軸 Drive spindle
| 合金鋼 Alloy steel
| 9 | 蝸輪 Worm gea
| 球墨鑄鐵 Spheroidal graphite cast iron
|
2 | 密封圈 seal ring
| 丁腈橡膠 Nitrile rubber
| 10 | 平面軸承 Plane bearing
| 合金鋼 Alloy stee
|
3 | 卡簧 Reed spring
| 不銹鋼(304) Stainless steel(304)
| 11 | 手柄 Handle
| 不銹鋼(304) Stainless steel(304)
|
4 | 上蓋 Upper cover
| 鋁合金 Aluminium alloy
| 12 | 偏心套 Eccentric sleeve
| 合金鋼 Alloy steel
|
5 | 緊固件 Afastening
| 不銹鋼(304) Stainless steel(304)
| 13 | 密封圈 Seal ring
| 丁腈橡膠 Nitrile rubber
|
6 | 定位銷 Positioning pin
| 合金鋼 Alloy steel
| 14 | 蝸桿 Worm
| 合金鋼 Alloy steel
|
7 | 密封圈 Seal ring
| 丁腈橡膠 Nitrile rub ber
| 15 | 傳動桿 Transmission rod
| 合金鋼 Alloy steel
|
8 | 密封圈 Seal ring
| 丁腈橡膠 Nitrile rub ber
| 16 | 箱體 Box
| 鋁合金 Aluminium alloy |

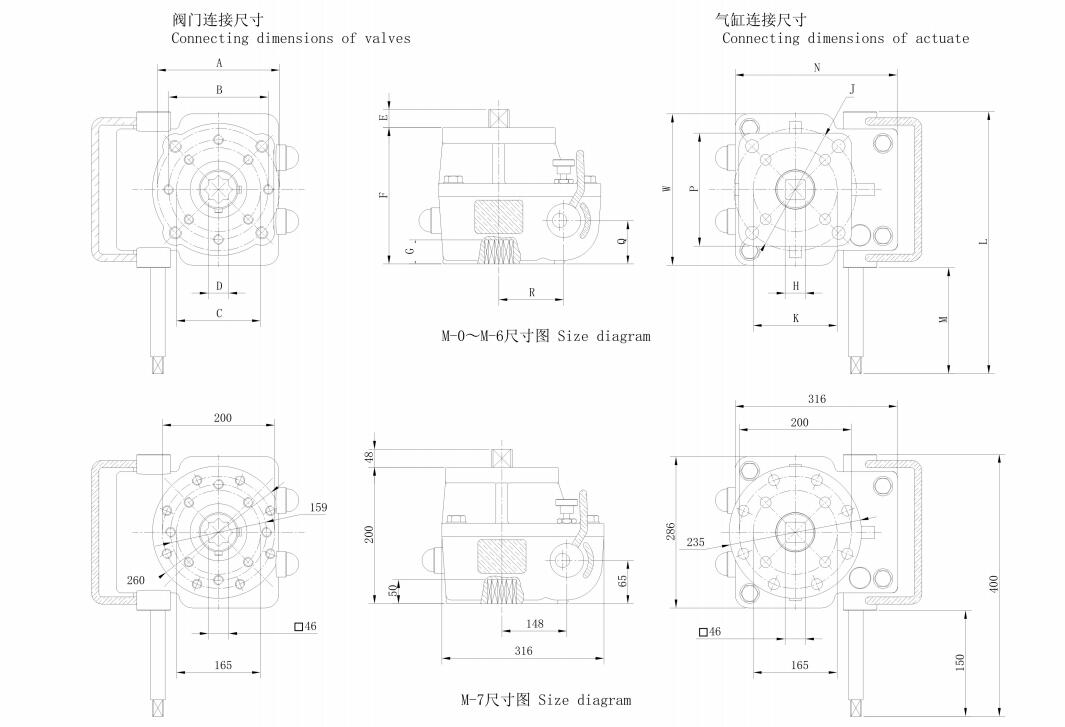

連接尺寸connection size
規格型號 Specification model
| M-0 | M-1 | M-2 | M-3 | M-4 | M-5 | M-6 | M-7 |
A | F07 | F07 | F10 | F12 | F14 | F16 | F16 | F16 |
B | φ57 | φ57 | φ70 | φ89 | φ108 | φ108 | φ159 | φ1 59 |
C | F05 | F05 | F07 | F07/F10 | F10/F12 | F14 | F14 | φ200 |
D | 14*14 | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
E | 17 | 17 | 19 | 22 | 28 | 38 | 48 | 48 |
F | 83 | 105 | 110 | 130 | 165 | 185 | 200 | 200 |
G | 20 | 20 | 22 | 28 | 32 | 40 | 50 | 50 |
H | 14*14 | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
N | 109 | 115 | 135 | 160 | 202 | 245 | 288 | 316 |
W | 80 | 90 | 125 | 140 | 187 | 221 | 252.5 | 286.5 |
」 | F07 | F07 | F10 | F12 | F14 | F16 | F16 | F16 |
K | F05 | F05 | F07 | F10 | F10/F12 | F14 | / | φ200 |
L | 160 | 1 80 | 220 | 257 | 330 | 370 | 400 | 421 |
M | 50 | 71 | 92 | 113 | 148 | 148 | 160 | 170 |
P | 70 | 70 | 94 | 113 | 129 | 165 | 165 | Φ235 |
Q | 30 | 33 | 36 | 39 | 56 | 58.5 | 62 | 65 |
R | 37 | 44 | 54 | 65 | 82 | 109 | 134 | 148 |
手輪外徑 Hand wheel outer diameter
| φ140 | Φ180 | Φ200 | Φ280 | Φ320 | Φ400 | Φ500 | Φ600 |
參考重量 Reference weight(kg)
| 1 | 3 | 4.5 | 7 | 13.7 | 22 | 32.2 | 38 |
