應該如何正確選擇氣動執行器?


發布時間:2020-07-03 本文關鍵詞:氣動執行器

氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器的執行機構和調節機構是統一的整體,其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。

活塞式行程長,適用于要求有較大推力的場合;而薄膜式行程較小,只能直接帶動閥桿。撥叉式氣動執行器具有扭矩大、空間小、扭矩曲線更符合閥門的扭矩曲線等特點,但是不很美觀;常用在大扭矩的閥門上。齒輪齒條式氣動執行機構有結構簡單,動作平穩可靠,并且An全防爆等優點,在發電廠、化工,煉油等對An全要求較高的生產過程中有廣泛的應用。

氣動執行器的選型

在選用氣動執行器前,請確認閥門扭矩。并在扭矩上增加An全值,水蒸汽或非潤滑液體介質增加25%An全值;非潤滑漿料液體介質增加30%An全值。

當選用閥門扭矩為210NM,氣源壓力只有5bar,介質為非潤滑的水蒸汽,考慮到An全因素,增加25%An全值值即262NM,按雙作用輸出扭矩表查找氣源壓力在5bar時相應扭矩值。應選用277NM,型號為POADA300。

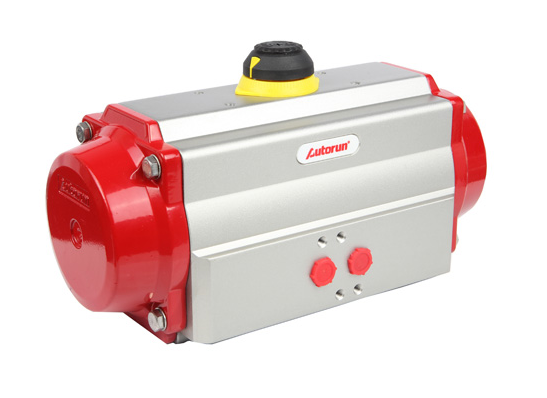

氣動執行器

氣動執行器的性能特點

1、氣動裝置額定輸出力或力矩應符合GB/T12222和GB/T12223的規定上面為薄膜式執行機構;

2、在空載情況下,對氣缸內輸入按規定的氣壓,其動作應平穩,無卡阻及爬行現象;

3、在0.6MPa的空氣壓力下,氣動裝置啟、閉兩個方向的輸出力矩或推力,其值應不小于氣動裝置標牌所標示的數值,且動作應靈活,不允許各部位出現永Jiu變形及其他異?,F(xiàn)象;

4、密封試驗用Zui大工作壓力進行試驗時,從各自背壓一側泄漏出的空氣量不允許超過(3+0.15D)cm3/min(標準狀態);從端蓋、輸出軸處泄漏出的空氣量不允許超過(3+0.15d)cm3/min;

5、強度試驗用1.5倍的Zui大工作壓力進行試驗,保持試驗壓力3min后,其缸體端蓋和靜密封部位不允許有滲漏及結構變形;

6、動作壽命次數,氣動裝置模擬氣動閥門動作,在保持兩個方向的輸出力矩或推力能力的情況下,啟閉操作的啟閉次數應不低于50000次(啟—閉循環為一次);

7、帶緩沖機構的氣動裝置,當活塞運動到行程終端位置時,不允許出現沖擊現象。
