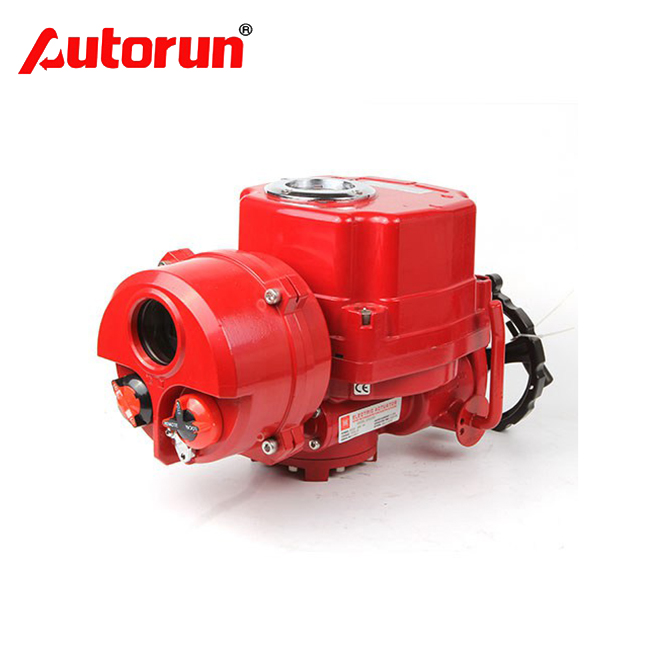

Q型智能一體化電動執行器的外殼由于使用了良好鋁合金，因此重量輕。此外，內表面和外表面均經過陽極氧化處理，外表面涂有聚酯粉末，具有很好的耐腐蝕性。電動執行器的電機—采用SPG鼠籠式電機，具有大輸出扭矩，并裝有用于溫度控制的熱保護開關，以防止損壞電動機。那么，你知道智能一體化電動執行器的特點嗎？
智能一體化電動執行器工作環境和主要技術參數
常規電源：三相380V（50Hz）
特殊電源：三相660V、415V（50Hz 、60Hz）
特殊電源：單相220V、110V（50Hz 、60Hz）
智能一體化電動執行器工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）
相對濕度：≤95%（25℃時）
智能一體化電動執行器轉矩型連接尺寸
| 型號 | 轉矩型JB2920 | |||||||||||
| 法蘭號 | D | D1 | D2(H9) | h1 | f | h | d1 | d2 | d | n | α | |
| Z5/Z10/Z15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45° |
| 2I | 115 | 95 | 75 | 6 | 26 | 39 | M8 | |||||
| Z20/Z30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
| 3I | 145 | 120 | 90 | 8 | 30 | 45 | M10 | |||||
| Z45/Z60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | φ18 | |||
| Z90/Z120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | φ22 | ||||
| 5I | 230 | 195 | 150 | 12 | 50 | 72 | φ18 | |||||
| Z180/Z250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | φ26 | ||
| Z350/Z500 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | φ22 | 8 | 22.5° | ||
Q型智能一體化電動執行器零部件參數
| 外殼 | 防水級別IP67，NEMA4 and 6 |
| 電機電源 | 110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10% |
| 控制電源 | 110/220V AC 1PH，50/60 Hz，±10% |
| 負載率（開關） | S2 30% |
| 電機 | 鼠籠式異步電動機 |
| 限位開關 | 2 X 開/關，SPDT，250V AC 10A |
| 輔助限位開關 | 2 X 開/關，SPDT，250V AC 10A（HQ-008除外） |
| 扭矩開關 | 開/關，SPDT，250V AC 10A（HQ-008除外） |
| 行程 | 90o±10o（0o~110o） |
| 失速保護/操作溫度 | 內置熱保護，開150oC±5oC /關 97oC±15oC |
| 指示器 | 連續的位置指示 |
| 手動操作 | 機械離合機構 |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干燥器 | 7-10W（110/220V AC）防冷凝 |
| 接線孔 | 2個PF 3/4” |
| 環境溫度 | -20oC—+70oC |
| 潤滑 | 鋁基潤滑脂（EP型） |
| 材料 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 環境濕度 | Zui大90% RH（非凝結） |
| 抗震性能 | X Y Z 10g，0.2~34 Hz,30分鐘 |
| 外涂層 | 干粉，環氧聚脂 |
