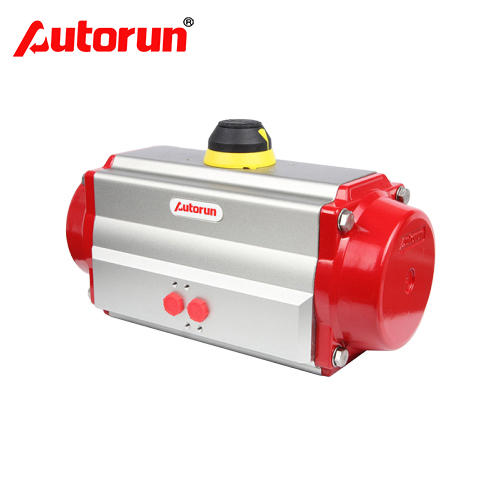

氣動執行器是利用氣壓來驅動閥門的啟閉和調節的執行器，也稱為氣動執行器或氣動裝置，但一般稱為氣動頭。氣動執行器的執行機構和調節機構為一體，有膜式、活塞式、撥叉式、齒輪齒條式執行機構。

活塞式氣動執行器行程長，適用于需要較大推力的場合，而膜式行程小，只能直接驅動閥桿。撥叉式氣動執行器的特點是扭矩大，空間小，扭矩曲線與閥門的扭矩曲線更接近，但不是很美觀，常用于高扭矩閥門。齒條式氣動執行器具有結構簡單、運行平穩、An全、防爆等優點，廣泛應用于電廠、化工、煉油等對An全有要求的生產過程中。

氣動執行器如何選型？

在選擇氣動執行器之前，檢查閥門扭矩。增加扭矩An全值也會使水蒸氣或無潤滑液體介質An全值增加25Ω，無潤滑漿液液體介質An全值增加30Ω。

如果閥門扭矩選擇為210NM，氣源壓力只有5bar，介質為未潤滑的水蒸氣?？紤]An全系數，加上An全值25、也就是說，262NM。尋找空氣源。5bar時的壓力根據雙作用輸出扭矩表對應的扭矩值。如果選擇277NM，則型號為POADA300。

氣動執行器扭矩表
