電動執行器的原理

電動執行機構的工作原理通俗習慣說法：電動執行器=電動執行機構教課書等教材上指：電動執行器=電動執行機構+閥體因為閥體的種類較多：直通閥、蝶閥、球閥、閘閥等等。電動執行機構+各種閥體就形成了另一類產品——電動調節閥（還可細分成：電動調節直通閥，電動調節蝶閥，電動調節球閥等等）。

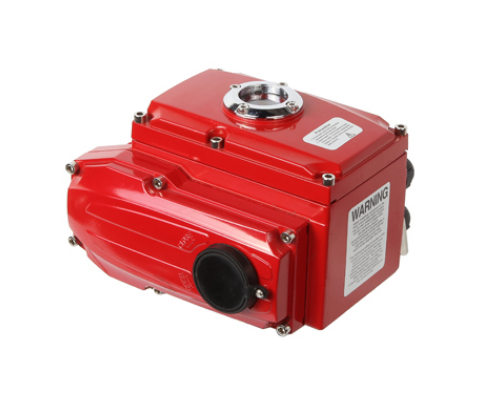

所以習慣上電動執行器就指電動執行機構，不含閥體。電動執行機構本機由電動機、減速機構、限位機構、過力矩保護機構及位置反饋裝置等組成。

電動執行機構是以電動機為驅動源、以直流電流為控制及反饋信號。當上位儀表或計算機發出控制信號后，電動執行機構按照信號大小比例地動作，通過輸出軸使閥門或風門開到相對應的開度，并將系統開度信號反饋回控制室內，從而完成系統的調節功能。電動執行機構還可配操作器、伺服放大器等儀表一起使用。

伺服放大器有兩種模式可供客戶選擇：

一種為執行機構本身的控制板上帶有伺服放大器功能，結構緊湊，不需占有儀表盤后空間，安裝及調試較為簡單（即電子一體化）。

另一種為單獨放置的位置定位器，安裝于儀表盤后，這是一種較為傳統的應用方法，檢修及更換較為容易（即分立式比例調節型）。

電動執行機構聯接上各種閥體，就形成了各種調節閥。

操作器作用是：

傳遞信號，在控制室內為操作者提供可視的輸入及反饋信號值，便于觀察現場閥位。

在控制信號失靈或檢修系統時，可用其直接操作電動執行機構，完成事故檢修情況下的人工手動操作。伺服放大器（即位置定位器）作用是：信號放大，它接受4-20ma的控制信號，將信號放大為可控制電機正反轉的強電信號，控制執行機構實現正轉或反轉。
